GlobalFoundries a signé le 29 juillet 2026 une lettre d'intention avec le département du Commerce américain pour une aide à la recherche CHIPS de 300 millions de dollars dédiée à la photonique sur silicium, et un accord distinct donne à l'État environ 1 % de l'entreprise. L'argent finance des matériaux optiques, des technologies de plaques photoniques et du packaging avancé avec collage hybride 3D, le tout orienté vers l'optique proche du boîtier et l'optique co-packagée. La plateforme visée s'appelle SCALE, avec une cible de 400 Gb/s et un gain d'efficacité énergétique de 5x. Pour un ingénieur réseau, l'essentiel est l'emplacement de l'optique : sur le substrat, à côté de l'ASIC, plutôt que dans une cage en façade.
The short answer
GlobalFoundries a annoncé le 29 juillet 2026 la signature d'une lettre d'intention avec le département du Commerce américain pour une aide à la recherche CHIPS de 300 millions de dollars consacrée à la photonique sur silicium. Les travaux financent des matériaux optiques de nouvelle génération, des technologies de plaques photoniques et du packaging avancé avec collage hybride 3D, au service de l'optique proche du boîtier et de l'optique co-packagée. La plateforme cible, SCALE, vise 400 Gb/s et une efficacité énergétique multipliée par cinq par rapport aux implémentations actuelles, en s'appuyant sur les capacités existantes de Malta, dans l'État de New York, et de Burlington, dans le Vermont. Un accord distinct attribue environ 1 % du capital au département du Commerce.
La plupart des annonces CHIPS parlent d'usines, pas celle ci. Aucun bâtiment neuf dedans. Ce que GlobalFoundries fait financer, c'est le milieu ingrat de la pile, la partie qui décide comment un bit passe d'un ASIC de commutation à une fibre sans consacrer l'essentiel de son budget énergétique à traverser d'abord un circuit imprimé.
Ce que couvre l'aide
La lettre d'intention est passée avec le bureau recherche et développement CHIPS du département du Commerce, pour 300 millions de dollars. Elle finance trois choses : des technologies de plaques de photonique sur silicium de nouvelle génération, des matériaux optiques inédits, et du packaging avancé incluant le collage hybride 3D. Ces trois axes servent le même but, activer l'optique proche du boîtier et l'optique co-packagée pour les systèmes d'IA et de calcul haute performance.
La plateforme concernée s'appelle SCALE, pour Silicon Photonics Co Packaged Advanced Light Engine. GlobalFoundries en fixe les cibles à une modularité de référence, 400 Gb/s de performance et une efficacité énergétique multipliée par cinq par rapport aux implémentations de la génération actuelle. Les travaux passent par les capacités existantes de Malta, dans l'État de New York, et de Burlington, dans le Vermont.
Un accord distinct rattaché à l'aide donne au département du Commerce une participation d'environ 1 % dans GlobalFoundries. Ce montage est devenu la règle plutôt que l'exception pour ces aides, et il vaut d'être noté comme un fait de politique publique plutôt que comme un fait technique.
Où se trouve l'optique, et pourquoi elle se déplace
La raison de tout cela est simple : la signalisation électrique passe mal à l'échelle quand le débit monte. Faites passer davantage de bits par seconde dans une piste de cuivre et vous dépensez proportionnellement plus d'énergie dans le sérialiseur, l'égaliseur et souvent un resynchroniseur, tout en luttant contre l'atténuation et la diaphonie sur une distance plus longue.

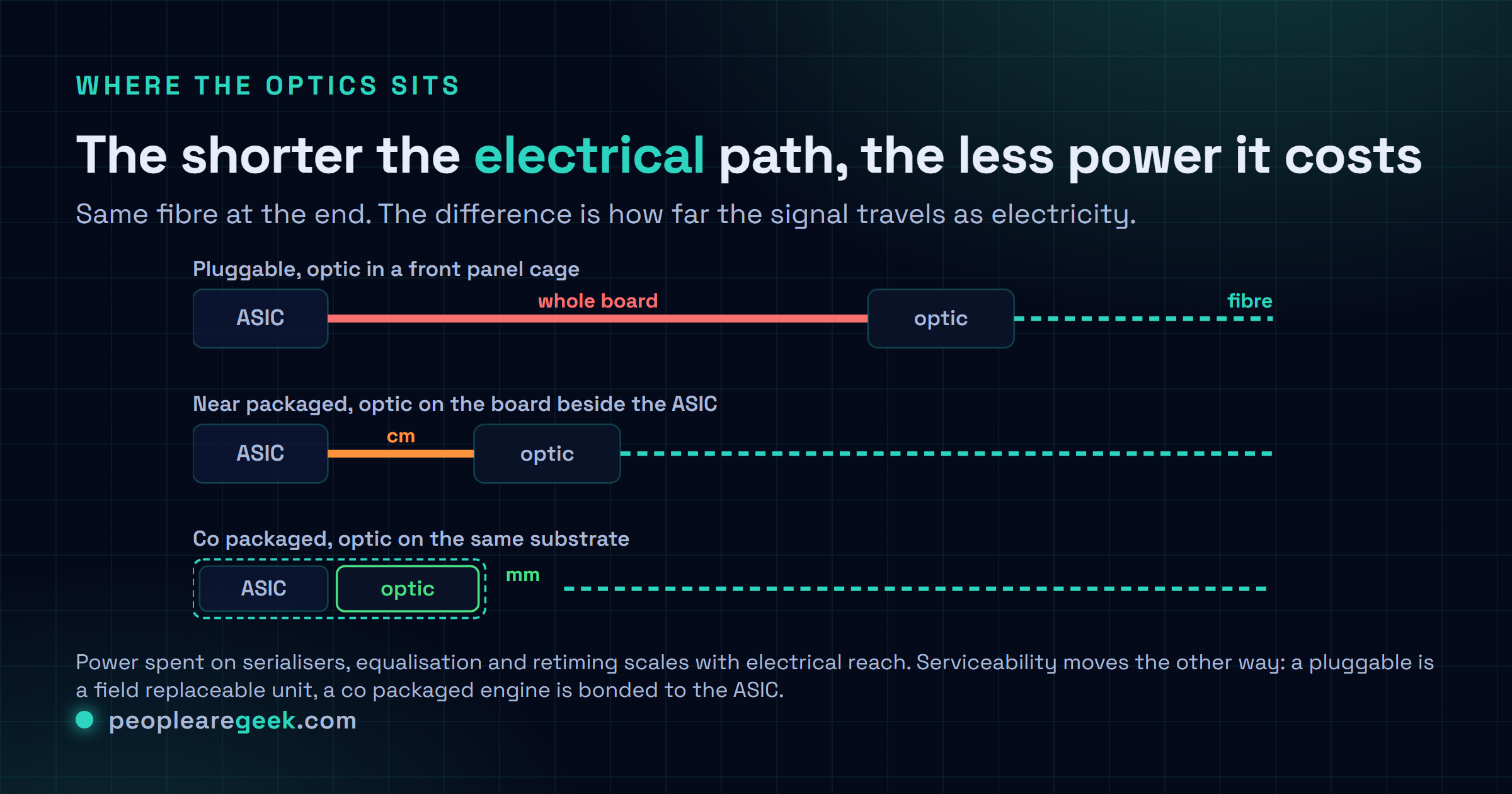

Trois emplacements, par ordre de distance parcourue sous forme électrique :
Le transceiver enfichable se trouve dans une cage en façade. Le signal électrique traverse toute la carte de l'ASIC jusqu'au panneau avant. C'est ce que fait presque tout ce qui tourne en production aujourd'hui, et sa grande vertu est qu'un technicien en remplace un en moins d'une minute.
L'optique proche du boîtier, ou NPO, place le moteur optique sur la même carte à quelques centimètres de l'ASIC. L'essentiel de la traversée de carte disparaît.
L'optique co-packagée, ou CPO, place le moteur optique sur le même substrat que l'ASIC de commutation. Le chemin électrique se compte désormais en millimètres, et l'énergie dépensée pour l'alimenter chute d'autant.
Aux densités de ports qu'exige une trame IA, les transceivers peuvent absorber une fraction importante de la consommation totale d'un commutateur. C'est ce budget que ces plateformes attaquent, et c'est la même pression qui explique la génération Spectrum-6 à 102,4 Tb/s de NVIDIA.
Le compromis opérationnel absent du communiqué
Le CPO achète de la consommation et de la densité, et il les facture en maintenabilité.
Un optique enfichable est une unité remplaçable sur site. Quand il tombe, le domaine de panne est une petite pièce, avec une procédure de remplacement connue et une armoire de rechange. Quand un moteur optique co-packagé tombe, il est solidaire du même boîtier qu'un ASIC de commutation bien plus coûteux que l'optique, et le domaine de panne devient cet ensemble.
Voici les questions que nous poserions à tout fournisseur proposant un commutateur à optique co-packagée, dans cet ordre. Quel est le taux de panne mesuré par voie optique, et sur quelle population ? Les lasers sont ils intégrés ou fournis en externe, un module laser externe étant remplaçable séparément alors qu'un laser intégré ne l'est pas ? Quelle est la procédure sur site quand une voie parmi d'autres tombe, et cela sort il tout le commutateur du service ? Et à quoi ressemble le modèle de pièces de rechange, sachant que la pièce est désormais un commutateur et non un transceiver ?
Rien de tout cela ne plaide contre la technologie. Cela plaide pour poser ces questions avant le premier déploiement plutôt qu'après la première panne.
La liste des soutiens est le vrai signal
L'annonce est assortie de citations de soutien d'AMD, Broadcom, Cisco, Corning, Lumentum, Marvell, Meta, Microsoft, NVIDIA et Qualcomm. Une aide à la recherche n'arrive pas d'ordinaire avec dix entreprises nommées.
Regardez ce que cette liste couvre. Des concepteurs de puces qui ont besoin de cette interconnexion pour tenir leur propre feuille de route. Des fabricants de composants optiques. Corning, qui produit le verre et la fibre. Et deux hyperscalers qui exploitent les trames que tout cela doit alimenter, dont un explique en ce moment à ses investisseurs que la demande cloud dépasse la capacité qu'il peut mettre en service. La demande pour cette technologie n'est pas une projection.
L'action GlobalFoundries a gagné environ 9,5 % en préouverture. Sur une capitalisation de cette taille, 300 millions de dollars d'aide à la recherche n'expliquent pas ce mouvement. La liste de clients, si.
Ce qu'il faut en retenir
Rien dans cette annonce ne change ce que vous pouvez acheter ce trimestre. C'est de l'argent de recherche avec une cible attachée, et 400 Gb/s avec un gain de 5x est un objectif, pas une mesure.
Ce qu'elle confirme, c'est la direction. Le secteur a tranché : l'optique appartient à l'intérieur du boîtier, la chaîne d'approvisionnement domestique qui la produit est une priorité politique, et à peu près toutes les entreprises qui consommeront le résultat sont d'accord. Si vous rédigez un plan de renouvellement de datacenter qui va jusqu'en 2028 ou au delà, l'optique co-packagée devient un sujet autour duquel poser des questions de conception, plus seulement un sujet à surveiller.
Sources et pour aller plus loin
- Communiqué GlobalFoundries sur la lettre d'intention de 300 millions de dollars
- Communiqué complet avec les citations de soutien sur GlobeNewswire
- HPCwire : GlobalFoundries recevra 300 M$ d'aide CHIPS pour la photonique sur silicium
- Fibre Systems : GlobalFoundries obtient 300 M$ pour la R&D en photonique sur silicium
- Quartz : GlobalFoundries remporte une aide CHIPS de 300 millions de dollars
Questions fréquentes
Qu'a signé GlobalFoundries exactement, et l'argent est il garanti ?
Il s'agit d'une lettre d'intention avec le bureau recherche et développement CHIPS du département du Commerce américain, pour une aide de 300 millions de dollars, annoncée le 29 juillet 2026. Une lettre d'intention précède l'accord définitif : les fonds sont donc engagés sur le principe, pas versés. Un accord distinct lié à cette aide donne au département du Commerce une participation d'environ 1 % dans GlobalFoundries, dans la logique appliquée par l'administration actuelle à d'autres aides au semi-conducteur. L'entreprise précise que les travaux s'appuient sur les capacités existantes de ses sites de Malta, dans l'État de New York, et de Burlington, dans le Vermont, plutôt que sur une nouvelle usine : c'est de l'argent de recherche, pas de construction.
Qu'est ce que SCALE, et à quoi renvoient les chiffres de 400 Gb/s et 5x ?
SCALE signifie Silicon Photonics Co Packaged Advanced Light Engine, et c'est la plateforme que l'aide doit faire progresser. GlobalFoundries décrit les cibles comme une modularité de référence, une performance de 400 Gb/s et une amélioration de l'efficacité énergétique d'un facteur 5 par rapport aux implémentations de la génération actuelle. Lisez cette comparaison avec attention : elle se fait par rapport aux implémentations existantes de photonique sur silicium, pas par rapport au cuivre en général. Certaines reprises ont transformé cela en un gain de 5x sur le cuivre, ce qui est une affirmation différente et plus forte que celle du communiqué. Comme tout chiffre de feuille de route attaché à une aide à la recherche, c'est une cible et non un résultat mesuré.
Quelle différence entre optique enfichable, proche du boîtier et co-packagée ?
Tout tient à la distance parcourue par le signal électrique avant de devenir lumière. Avec l'optique enfichable, le transceiver se trouve dans une cage en façade du commutateur, et le signal électrique traverse toute la carte pour l'atteindre. L'optique proche du boîtier, ou NPO, place le moteur optique sur la même carte à quelques centimètres de l'ASIC, réduisant d'autant la portée électrique. L'optique co-packagée, ou CPO, place le moteur optique sur le même substrat que l'ASIC : le chemin électrique se compte alors en millimètres. Moins de portée électrique signifie moins d'énergie dépensée en sérialiseurs, égalisation et resynchronisation, et c'est de là que vient l'essentiel du gain énergétique de ces plateformes.
Pourquoi l'optique co-packagée compte t elle pour qui exploite un réseau ?
Deux conséquences opérationnelles, qui tirent en sens contraire. La bonne concerne la consommation et la densité : aux nombres de ports qu'exige une trame IA moderne, les transceivers peuvent représenter une part importante du budget électrique d'un commutateur, et déplacer l'optique sur le substrat réduit cette part. La moins bonne concerne la maintenance. Un enfichable en panne est une unité remplaçable sur site, échangée en une minute. Un moteur optique co-packagé en panne est attaché à l'ASIC du commutateur : le domaine de panne devient le boîtier entier. Qui évalue cette génération de matériel doit interroger les fournisseurs sur les taux de panne par lien optique, l'origine des lasers et ce qui est remplacé exactement quand une voie tombe.
Qui soutient ce projet, et pourquoi cette liste compte t elle ?
L'annonce est accompagnée de déclarations de soutien d'AMD, Broadcom, Cisco, Corning, Lumentum, Marvell, Meta, Microsoft, NVIDIA et Qualcomm, soit à peu près l'ensemble des entreprises susceptibles d'acheter ou d'intégrer le résultat. C'est inhabituel pour une aide à la recherche et cela indique que la demande n'est pas spéculative. La liste couvre aussi toute la pile : concepteurs de puces qui ont besoin de l'interconnexion, fabricants de composants optiques, un fournisseur de verre et de fibre, et deux hyperscalers qui exploitent ces trames. L'action GlobalFoundries a progressé d'environ 9,5 % en préouverture, le marché valorisant la liste de clients davantage que les 300 millions.
