La Lekuo PB65MX3 place un chipset B650 sur une carte d’extension pour ajouter stockage et USB sans bifurcation de la carte mère. Tous ces connecteurs partagent une liaison hôte PCIe 4.0 x4 : chacun ne dispose pas du débit total de la carte.
La spécification qui compte avant l’achat
La fiche du fabricant liste quatre emplacements M.2 NVMe, quatre ports SATA et quatre USB. Elle distingue la paire M.2 avant, capable de liens x4 lorsqu’elle est utilisée seule, de la paire arrière en x2. Avec les quatre emplacements occupés, chacun passe en x2. La liaison vers l’hôte reste x4 dans tous les cas.

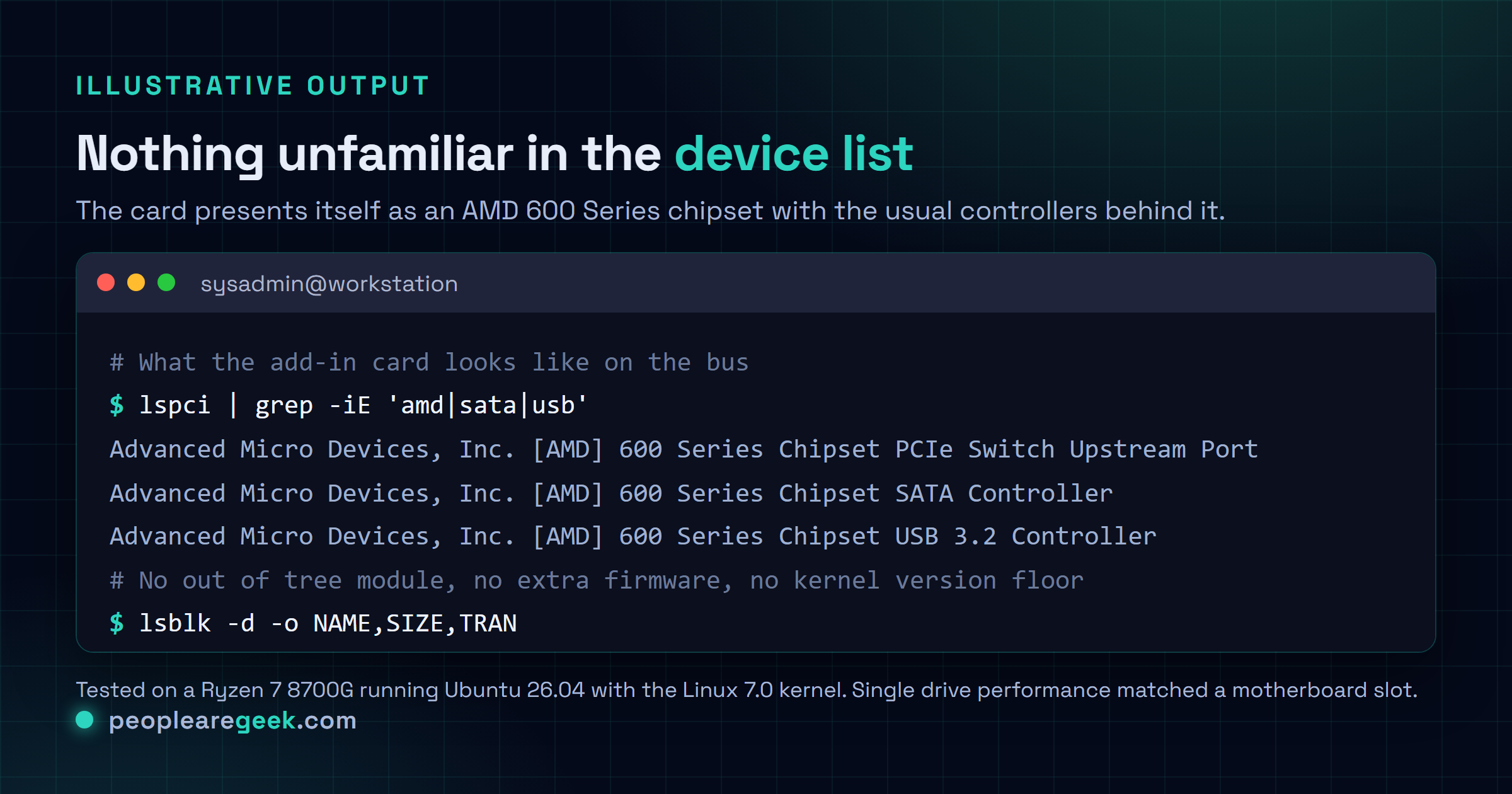

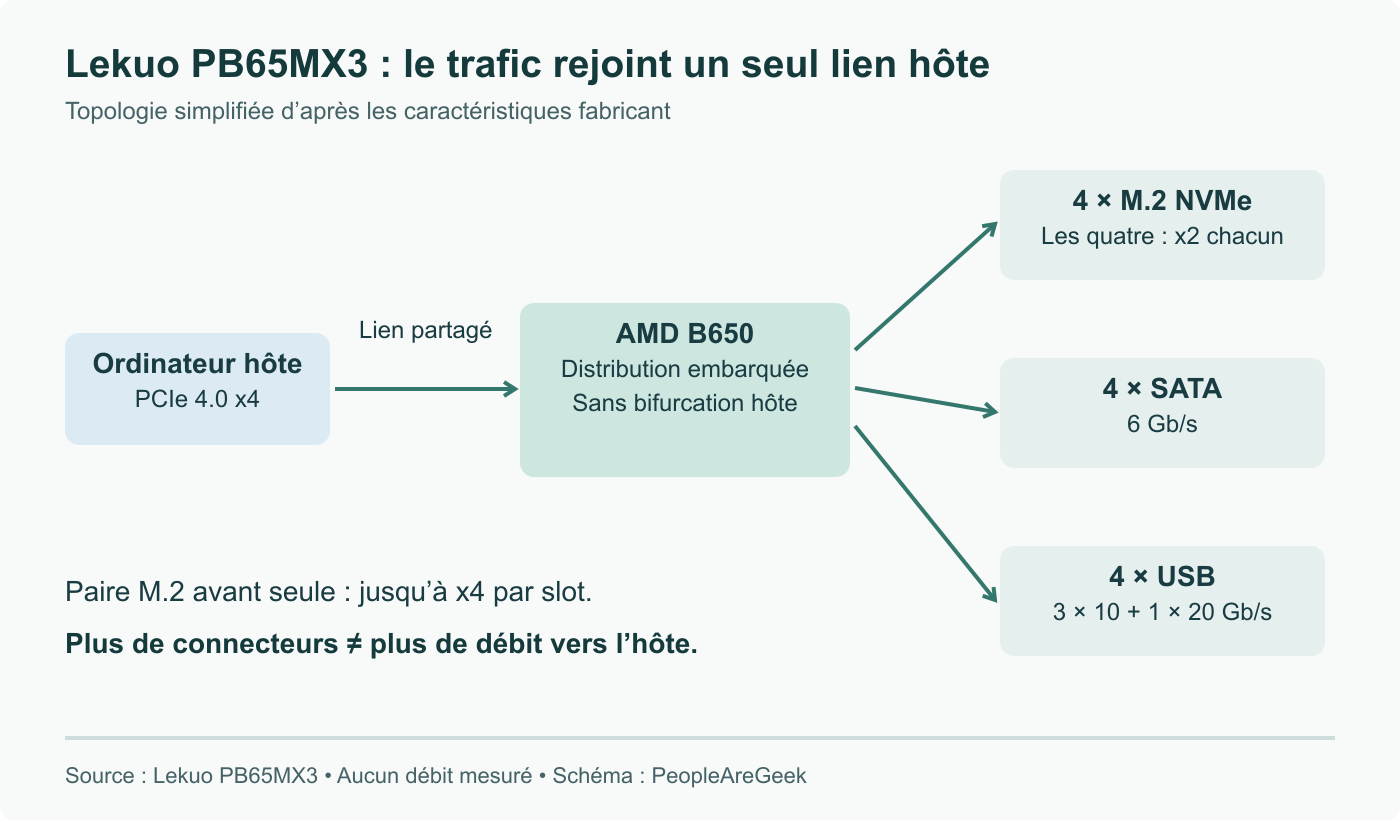

Le chipset embarqué distribue les connexions ; la carte mère n’a donc pas à découper son emplacement en quatre liens indépendants. Cela résout un besoin de connectique, sans supprimer la limite représentée sur le schéma.
Identifier l’endroit où les transferts se concurrencent
Quatre lignes à 16 GT/s avec codage 128b/130b donnent environ 16 × 4 × 128 / 130 / 8 = 7,88 Go/s par direction avant le surcoût des transactions. C’est un plafond calculé du lien, pas un débit de copie mesuré par nos soins.
Imaginons deux disques demandant chacun 5 Go/s soutenus vers l’hôte. Leur total de 10 Go/s dépasse déjà ce plafond, avant les échanges SATA et USB. Ces débits illustrent une charge, sans promettre la vitesse d’un SSD. Davantage de connecteurs restent utiles si les périphériques travaillent par intermittence ou si une autre limite domine.
Vérifier l’ordinateur autant que la carte
Consultez le tableau des emplacements de la carte mère. Un connecteur physiquement x16 peut disposer de moins de lignes, partager des ressources ou fonctionner sur une génération PCIe antérieure. L’hôte peut donc imposer un plafond inférieur à celui de la carte.
Vérifiez aussi l’encombrement, les positions des SSD, la ventilation et les consignes d’alimentation du fabricant. Le format M.2 ne garantit pas le protocole : les emplacements de cette carte sont destinés au NVMe, pas aux SSD M.2 SATA. Faites confirmer la combinaison exacte de système et de périphériques, notamment hors des configurations Linux ou Windows courantes.
Nous n’avons pas testé cette carte. Un chipset connu est un indice utile, sans prouver que chaque port, état d’alimentation et charge fonctionnera sur toutes les machines. Pour augmenter la capacité avec des transferts occasionnels, le principe mérite examen. Pour plusieurs SSD sollicités à plein débit ensemble, comparez d’abord les plateformes offrant davantage de lignes vers l’hôte.
Source
- Lekuo PB65MX3 : caractéristiques et allocation des emplacements
- Le débit et l’exemple à deux disques sont des calculs explicites, pas des benchmarks du produit.
Vérification de l’allocation des lignes fabricant ; retrait des garanties universelles de pilotes et de performances, distinction entre ports et débit partagé.
